基于 ESP32-S3 的 Walter 开发板

中国,上海
2023年12月8日

Walter 是一款基于 ESP32-S3 且拥有 5G LTE 连接功能的新型开源开发套件。

近日,比利时公司 DPTechnics BV 推出了一款基于乐鑫 ESP32-S3 且拥有 5G LTE 连接功能的新型开源开发套件。该套件即将在 Crowd Supply 平台上发布,您可以点击此处了解详情。

无线网络和蓝牙

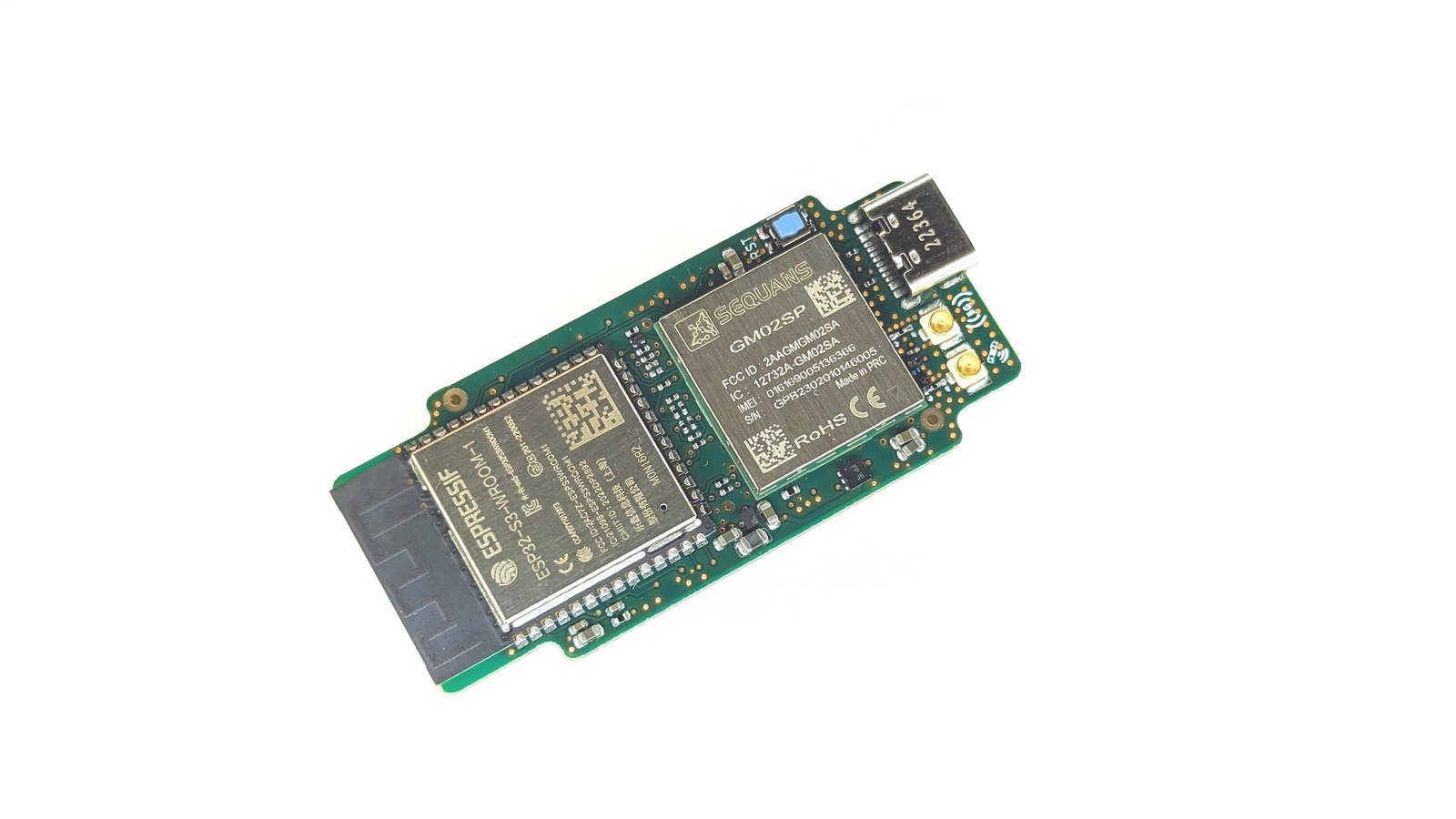

Walter 搭载 ESP32-S3-WROOM-1-N16R2 模组,具有 16MB flash 和 2MB PSRAM,两者均通过 Quad-SPI 外设连接。此外,开发板通过 5G LTE 来扩展连接功能。

Walter 的 5G LTE 调制解调器是 Sequans GM02SP,包括蜂窝 CAT M1/NB1/NB2 连接和 GNSS。

特点和规格

  • ESP32-S3-WROOM-1-N16R2 微控制器

    • Xtensa 双核 32 位 LX7 CPU
    • 16 MiB 四路 SPI 闪存
    • 2 MiB 四路 SPI PSRAM
    • 150 Mbps 802.11 b/g/n Wi-Fi 4 带板载 PCB 天线
    • 2 Mbps 蓝牙 5 低功耗带板载 PCB 天线
  • Sequans GM02SP 5G 调制解调器

    • 双模 LTE-M / NB-IoT(NB1、NB2)
    • 3GPP LTE 第 14 版(可升级至第 17 版)
    • eDRX 和 PSM 中的超低深度睡眠模式
    • 自适应 +23 dBm、+20 dBm 和 +14 dBm 输出功率
    • 用于 GNSS 接收的集成 LNA 和 SAW 滤波器
    • 具有 GPS 和伽利略星座的辅助和非辅助 GNSS
    • 集成 SIM 卡
    • 纳米 SIM 卡插槽
    • 用于 GNSS 和 5G 天线的 u.FL 射频连接器

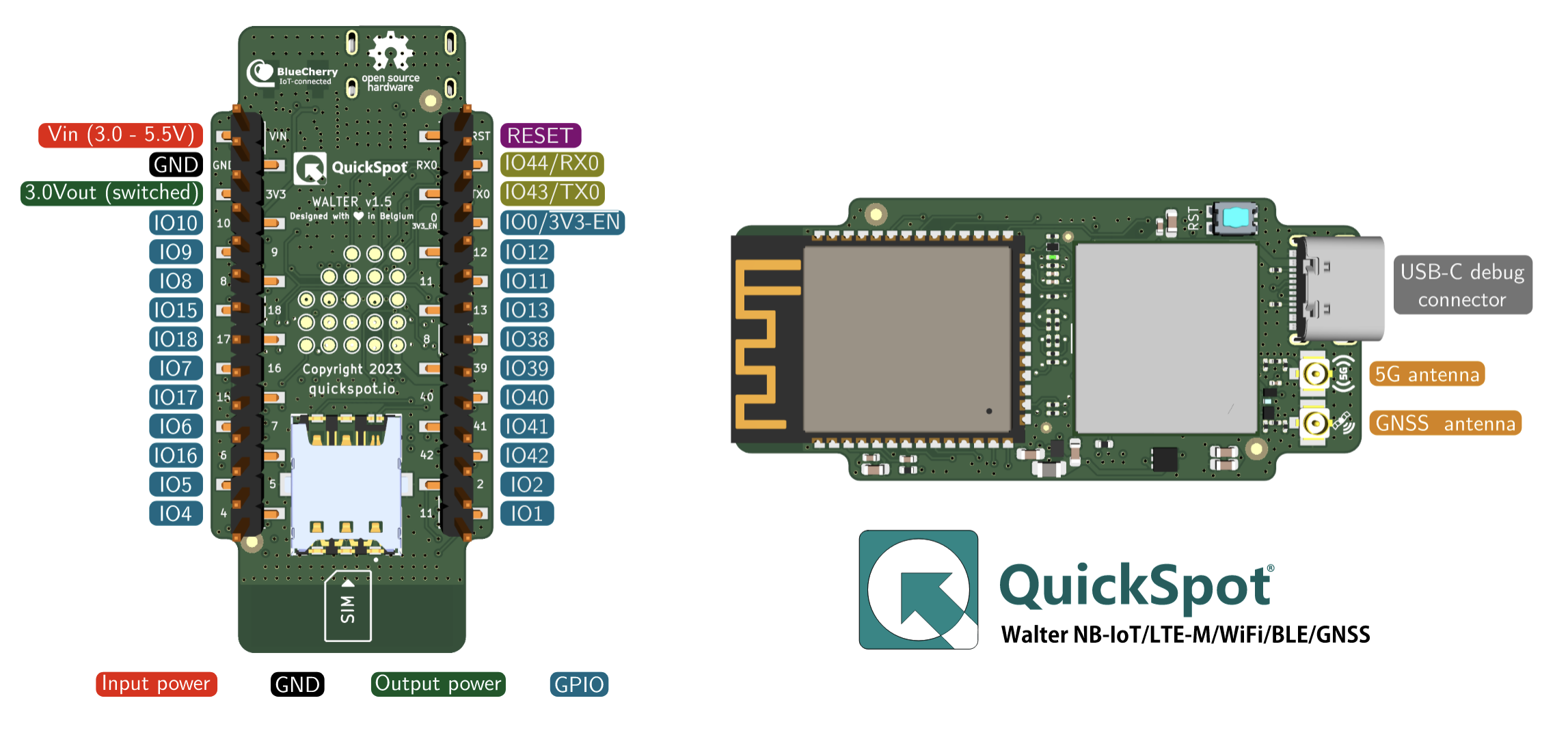

  • 输入和输出

    • 24 个 GPIO 引脚供应用程序使用
    • 任意 GPIO 引脚均可使用 UART、SPI、I2C、CAN、I2S 和 SD
    • ESP32-S3 中集成了 ADC、DAC 和 PWM
    • 3.3 V 软件控制输出
    • 用于刷新和调试的 USB Type-C 连接器
    • 22 个测试点用于生产编程和测试
    • 板载复位按钮
  • 电源

    • 5.0 V 通过 USB Type-C
    • 通过 Vin 引脚提供 3.0 - 5.5 V
    • 不允许同时使用两个电源输入
    • 专为极低静态电流而设计
  • 构成因素

    • 通过 2.54 mm 接头轻松集成
    • 55 毫米 x 24.8 毫米电路板尺寸
    • 引脚和封装与 EOL Pycom GPy 兼容
    • 面包板友好
  • 软件

    • 乐鑫 ESP-IDF 代码库
    • Arduino 生态系统库
    • Micropython 的信息库
    • Toit 的未来支持和信息库
    • BlueCherry.io IoT 平台原生支持
  • 认证证书

    • 工业温度范围为 -40°C 至 +85°C
    • 正在申请 CE、FCC、SDoC(澳大利亚)和 SDoC(新西兰)认证
    • 欧盟设计和制造
    • 十年可用性保证
    • CE(欧盟)、FCC(美国)、SDoC(澳大利亚)、SDoC(新西兰)

Arduino 和 ESP-IDF

目前该开发板支持 Arduino 和 ESP-IDF,您可以尝试不同的示例,例如 HTTP、CoAP、MQTT 等。同时也可以在 GitHub 上的 QuickSpot 中找到这两个平台的相关资源。

该套件附带的 demo 固件基于 Arduino ESP32,且将 GNSS 和温度发布到了 QuickSpot 平台

请使用 IDF Component Manager 获取并快速集成组件至您的项目。

完全开源!

该项目是用 KiCad EDA 创建的,同时也完全开源,方便您获取所有硬件文件。此开发板是您使用 ESP32-S3 作为主 MCU,开启 LTE-M、NB-IoT 和 GNSS 应用的绝佳选择。

如果您希望了解更多信息,请访问 QuickSpot 网站
