ThingPulse 推出基于 ESP32 的 ESPGateway 网关设备

中国,上海
2021年6月29日

使用两颗 ESP32 能实现怎样的功能?

将两颗 ESP32 SoC 串行连接,各自安装一个外部 (Wi-Fi) 天线后再套上一个漂亮的外壳。该设备将能够实现许多有趣的功能

ThingPulse 的 Marcel Stör 和 Dani Eichhorn 总喜欢设计一些市场上还未推出的产品。于是他们基于功能强大的 ESP32,设计实现了 ESPGateway 网关设备。

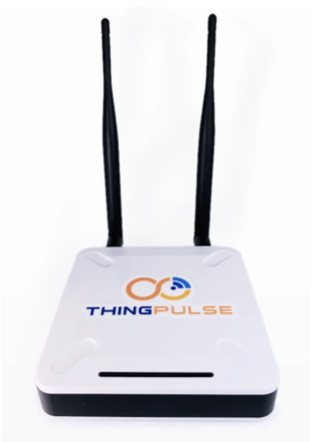

ESPGateway

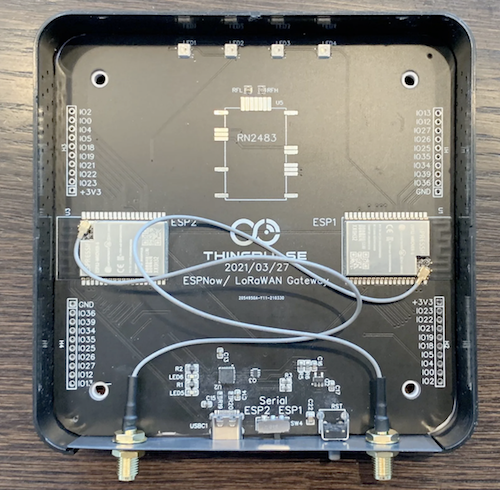

ESPGateway 由两个带有 IPEX 天线的 ESP32-WROVER-IB 模组构成。两颗 ESP32 通过两条 GPIO 线(例如使用串行协议)相互通信,均可使用两个 WS2812b-3535 可寻址 RGB LED 来显示网关状态。

您可以使用连接到 CP2104/2 串口转 UART 芯片的 USB-C 插口对 ESP32 进行编程;也可以使用设备背面的切换开关,选择当前连接到 UART 芯片的 ESP32。

设计原则

ThingPulse 团队在博客中讲述了他们设计 ESPGateway 的原因和过程,以下是一个整体的总结:

  • 两个 ESP32 模组能够让用户更灵活地实现并发通信功能,支持 Wi-Fi、ESP-Now,Wi-Fi + Bluetooth LE 等通信
  • 与纯 PCB 板载天线相比,外部天线扩展了网关的覆盖范围
  • 一颗 UART 芯片可简化使用
  • WS2812B 状态 LED 支持用户分别在两个 ESP32 模组上显示网关状态
  • 如有焊接能力,也可以使用 RN2483 LoRaWAN 芯片扩展 ESPGateway 功能

应用场景

ESPGatway 适用于广泛的应用,例如:

  • 基于手机信标信号的 Paxcounter,可实时统计人流量
  • 支持 ESP-Now 协议的 Wi-Fi 网关,可为电池供电设备节省能耗
  • 蓝牙网关,可与 Bluetooth LE 设备通信
  • LoRaWAN 网关(不包括 RN2483 模组)

阅读相关博客详细了解上述应用场景。

开发者友好

ThingPulse 为 ESPGateway 中的每个 ESP32 都提供了 18 个 GPIO 引脚,以及 3V3 和 GND 引脚,方便用户对设备进行扩展,添加传感器、显示器和执行器等。
