Maple Eye ESP32-S3:支持图像识别和音频处理的 AI 开发板

中国,上海
2022年4月29日

Maple Eye ESP32-S3 是一款基于 ESP32-S3 和 ESP-WHO 开发的小型 AI 开发板。

AnalogLamb 是一家成立于 2016 年的网店,主营开源硬件和创新电子产品。AnalogLamb 的 Maple Eye ESP32-S3 是一款基于乐鑫 ESP32-S3(双核 Xtensa LX7 微控制器)和 ESP-WHO(人脸识别开发框架)打造,并且支持 Wi-Fi 和蓝牙的 AI 开发板。

ESP32-S3 主频高达 240 MHz,内置 512 KB SRAM,集成了 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE),并支持远距离模式 (Long Range)。芯片拥有更大容量的高速 Octal SPI flash 和片外 RAM,支持用户配置数据缓存与指令缓存。它还具有 45 个可编程 GPIO 和丰富的外设接口。

ESP-WHO 是乐鑫为 AIoT 应用推出的人脸检测与识别开发框架。将 ESP-WHO 与乐鑫自己的 ESP-EYE、经亚马逊 FreeRTOS 认证的 ESP-WROVER-KIT 或其他 ESP32 开发板一起使用,只需额外添加一些外设(如摄像头和屏幕),就可以轻松构建完整的 AIoT 解决方案。Maple Eye ESP32-S3 就是这样诞生的。

Maple Eye ESP32-S3 拥有一个 200 万像素摄像头、两个 LCD 和一个麦克风,能够实现图像识别和音频处理,并支持通过 Wi-Fi 进行图像传输,使用 Micro USB 端口进行调试。它还具有充足的存储空间,包含 8 MB 八进制 PSRAM 和一个 8 MB 的 flash。

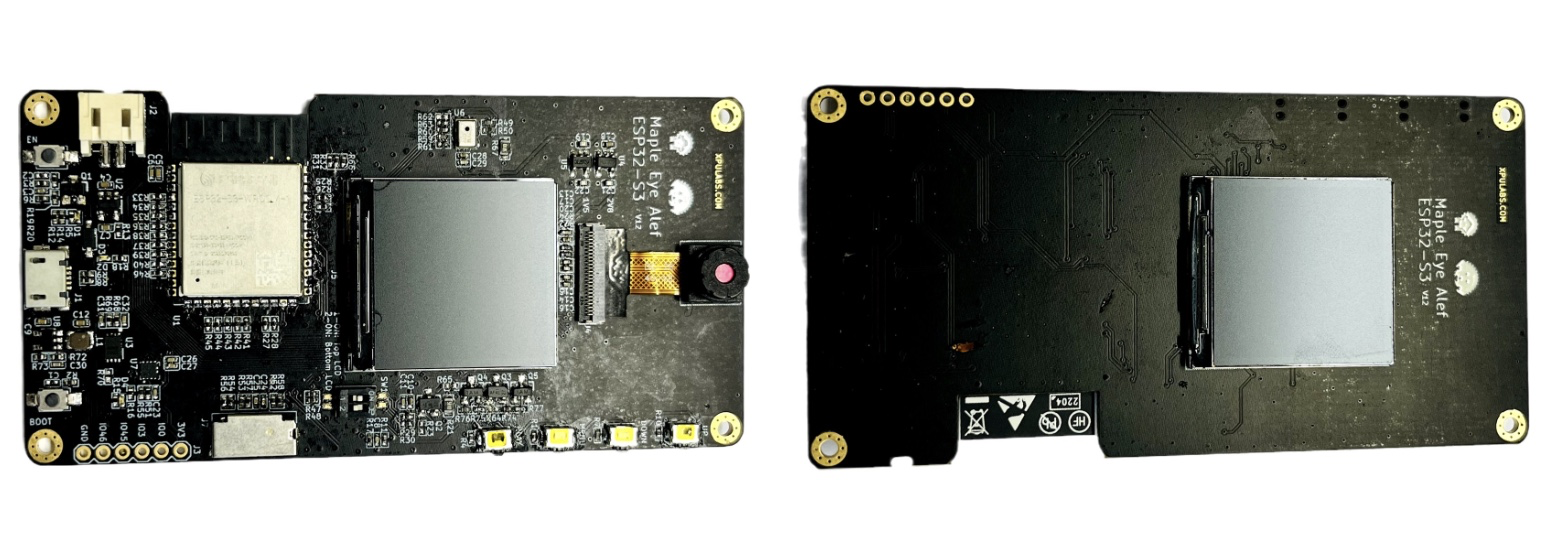

Maple Eye ESP32-S3

Maple Eye ESP32-S3 规格

  • 与乐鑫 ESP32-S3-EYE 兼容
  • 无线模组:ESP32-S3-WROOM-1 模组搭载 ESP32-S3 双核 Xtensa LX7 处理器,频率高达 240 MHz,集成了用于 AI 加速的向量指令,拥有 512 KB SRAM,8 MB PSRAM 和 8 MB Octal SPI flash
  • 存储:MicroSD 卡接口
  • 显示器:2 个 1.3 英寸 TFT LCD,可通过开关进行选择
  • 摄像头:200 万像素 OV2640
  • 音频:用于 VAD(语音活动检测)和 ASR(自动语音识别)的数字麦克风
  • USB:1 个 Micro USB,用于供电和调试
  • 传感器:3 轴加速器
  • 其他:4 个按钮
  • 供电:通过 Micro USB 端口的 5V 电压,或电池连接器和充电器 IC

ESP32-S3-Eye 框图

开发资源
