ESP32-P 系列
32-bit RISC-V MCU
- 搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
- 128 KB HP ROM, 16 KB LP ROM, 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB SPM
- 强大的图像与语音处理能力
- 芯片封装内可叠封 16 MB 或 32 MB PSRAM
- 55 个可编程 GPIO，支持常用外设接口如 MIPI-CSI、MIPI-DSI、USB 2.0 OTG、Ethernet、SDIO 3.0、I3C、SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART 和 TWAI™ 控制器等
- 安全机制：安全启动、flash 加密、硬件加密加速器、硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理 (APM, Access Permission Management) 和权限分离 (Privilege Separation)
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-P4NRW16 ESP32-P4NRW32 |
高性能双核/低功耗单核 | QFN 10x10 |
104 |
128 KB HP ROM，16 KB LP ROM，768 KB HP L2MEM，32 KB LP SRAM，8 KB SPM |
N/A | 16 32 |
N/A |
ESP32-P4-Fuction-EV-Board |
https://www.espressif.com/sites/default/files/chips-dxf/ESP32-P4.asc |
ESP32-S 系列
ESP32-S3 系列
32-bit MCU & 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
- Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
- 内置 512 KB SRAM、384 KB ROM 存储空间，并支持多个外部 SPI、Dual SPI、 Quad SPI、Octal SPI、QPI、OPI flash 和片外 RAM
- 额外增加用于加速神经网络计算和信号处理等工作的向量指令 (vector instructions)
- 45 个可编程 GPIO，支持常用外设接口如 SPI、I2S、I2C、PWM、RMT、ADC、UART、SD/MMC 主机控制器和 TWAI™ 控制器等
- 基于 AES-XTS 算法的 Flash 加密和基于 RSA 算法的安全启动，数字签名和 HMAC 模块，“世界控制器 (World Controller)”模块
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-S3 ESP32-S3R2 ESP32-S3R8 ESP32-S3FN8 ESP32-S3FH4R2 ESP32-S3R16V |
双核 | QFN 7x7 |
56 |
384 KB ROM, 512 KB SRAM, 16 KB RTC SRAM |
N/A N/A N/A 8 4 N/A | N/A 2 8 N/A 2 16 |
ESP32-S3-WROOM-1 ESP32-S3-WROOM-1U ESP32-S3-WROOM-2 ESP32-S3-MINI-1 ESP32-S3-MINI-1U |
ESP32-S3-DevKitC-1 ESP32-S3-DevKitM-1 ESP32-S3-BOX-3 ESP32-S3-BOX ESP32-S3-EYE ESP32-S3-USB-OTG ESP32-S3-Korvo-1 ESP32-S3-Korvo-2 |
https://www.espressif.com/sites/default/files/chips-dxf/ESP32-S3_Footprint.asc | ||

|
ESP32-S3-PICO-1-N8R2 ESP32-S3-PICO-1-N8R8 |
双核 | LGA 7x7 |
56 |
384 KB ROM, 512 KB SRAM, 16 KB RTC SRAM |
8 Quad | 2 Quad 8 Octal |
N/A |
N/A |
https://www.espressif.com/sites/default/files/chips-dxf/ESP32-S3-PICO-1_Footprin... |

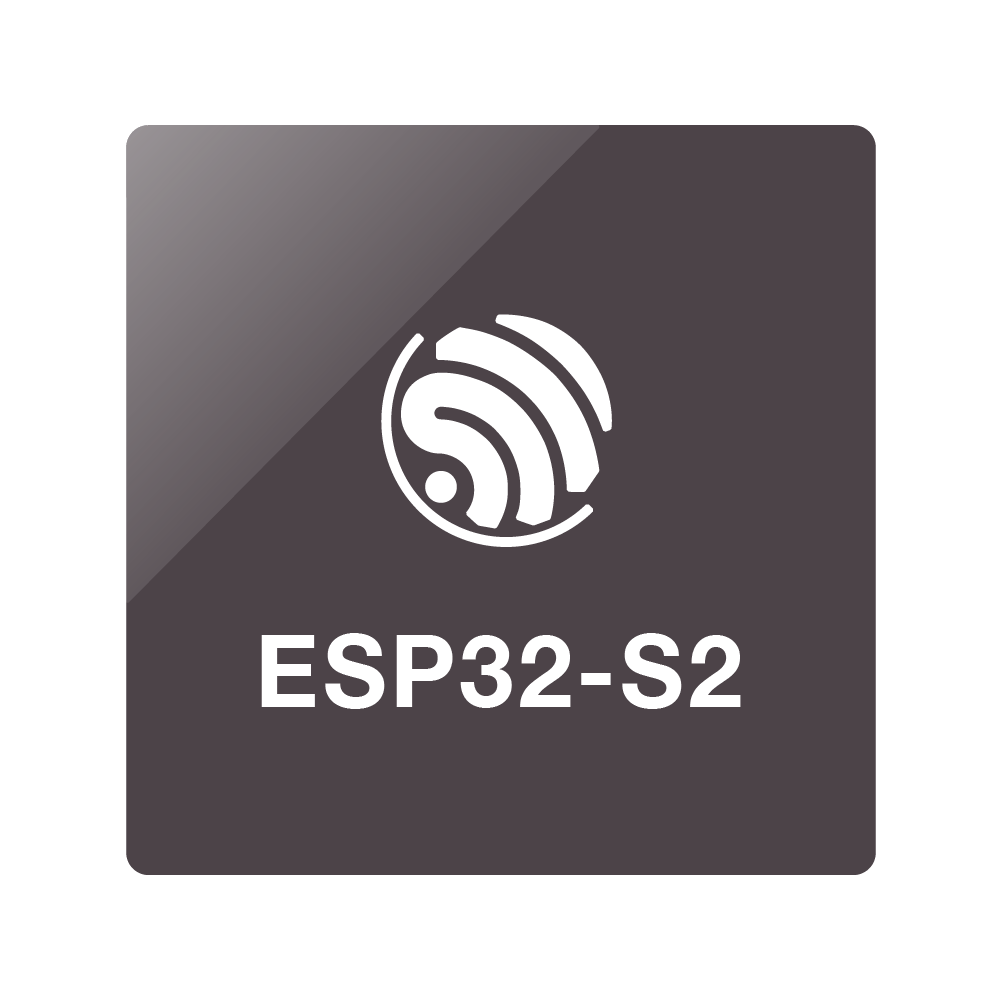

ESP32-S2 系列
32-bit MCU & 2.4 GHz Wi-Fi
- 单核 CPU 时钟频率高达 240 MHz
- 支持多种低功耗工作状态：精细时钟门控、动态电压时钟频率调节
- 安全机制：eFuse 存储、安全启动、Flash 加密、数字签名，支持 AES、SHA 和 RSA 算法
- 外设包括 43 个 GPIO 口，1 个全速 USB OTG 接口，SPI，I2S，UART，I2C，LED PWM，LCD 接口，Camera 接口，ADC，DAC，触摸传感器
- 可对接丰富的网络云平台、拥有通用的产品特性，极大缩短产品构建与上市时间
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-S2 ESP32-S2R2 |
单核 | QFN 7x7 |
56 |
128 KB ROM, 320 KB SRAM, 16 KB RTC SRAM |
N/A N/A | N/A 2 |
ESP32-S2-SOLO ESP32-S2-SOLO-U ESP32-S2-WROVER ESP32-S2-WROVER-I ESP32-S2-WROOM ESP32-S2-WROOM-I |
ESP32-S2-DevKitC-1 ESP32-S2-Kaluga-1 ESP32-S2-HMI-DevKit-1 ESP32-S2-Saola-1 |
https://www.espressif.com/sites/default/files/chips-dxf/ESP32-S2_Footprint.asc | ||

|
ESP32-S2FH2 ESP32-S2FH4 ESP32-S2FN4R2 |
单核 | QFN 7x7 |
56 |
128 KB ROM, 320 KB SRAM, 16 KB RTC SRAM |
2 4 4 | N/A N/A 2 |
ESP32-S2-MINI-1 ESP32-S2-MINI-1U |
ESP32-S2-DevKitM-1 ESP32-S2-DevKitM-1U |
 ESP32-S2&S3.dxf |
ESP32-C 系列
ESP32-C6 系列
32-bit RISC-V MCU & 2.4 GHz Wi-Fi 6 & Bluetooth 5 (LE) & IEEE 802.15.4
- RISC-V 32 位单核处理器，主频高达 160 MHz
- 行业领先的低功耗性能和射频性能
- 内置 320 KB ROM，512 KB SRAM，16 KB 低功耗 SRAM，支持外接 flash
- 30 个 (QFN40) 或 22 个 (QFN32) 可编程 GPIO 管脚，支持 SPI、UART、I2C、I2S、RMT、TWAI 和 PWM
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-C6 ESP32-C6FH4 ESP32-C6FH8 |
单核 | QFN 5x5 / |
40 32 32 |
512 KB SRAM, 320 KB ROM |
0 4 8 | N/A |
ESP32-C6-WROOM-1 ESP32-C6-MINI-1 |
ESP32-C6-DevKitC-1 ESP32-C6-DevKitM-1 |
https://www.espressif.com/sites/default/files/chips-dxf/ESP32-C6_Footprint.zip |
ESP32-C61 系列
32-bit RISC-V MCU & 2.4 GHz Wi-Fi 6 & Bluetooth 5 (LE)
- 搭载 RISC-V 32 位单核处理器的极低功耗 MCU
- 2.4 GHz Wi-Fi 6 (802.11ax)、Bluetooth® 5 (LE)
- 芯片封装内可叠封 3.3 V flash 或 PSRAM
- 25 个 GPIO
- 安全机制： 安全启动、flash 和 PSRAM 加密、硬件加密加速器、可信执行环境 (TEE) 控制、支持基于 ECDSA 的数字签名外设
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-C61HR2 ESP32-C61HF4 |
单核 | QFN 5×5 |
40 |
256 KB ROM, 320 KB SRAM |
0 4 | 2 0 |
ESP32-C61-WROOM-1 |
ESP32-C61-DevKitC-1 |
 ESP32-C61_Footprint.asc |
ESP32-C5 系列
32-bit RISC-V MCU & 2.4 and 5 GHz Wi-Fi 6 & Bluetooth 5 (LE) & IEEE 802.15.4
- 搭载 RISC-V 32 位单核处理器的极低功耗 MCU
- 2.4 & 5 GHz 双频 Wi-Fi 6 (802.11ax)、Bluetooth® 5 (LE)、Zigbee 及 Thread (802.15.4)
- 支持连接外部 flash 和 PSRAM
- 29 个 GPIO，丰富的外设
- 安全机制： 安全启动、flash 和 PSRAM 加密、硬件加密加速器、可信执行环境 (TEE) 控制器、访问权限管理 (APM) 硬件模块和物理内存保护 (PMP)
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-C5NR4 ESP32-C5NF4 |
单核 | QFN 6×6 |
48 |
320 KB ROM, 384 KB HP SRAM, 16 KB LP SRAM |
N/A 4 | 4 N/A |
ESP32-C5-WROOM-1 ESP32-C5-WROOM-1U |
ESP32-C5-DevKitC-1 |
ESP32-C5.asc |
ESP32-C3 系列
32-bit RISC-V MCU & 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
- RISC-V 32 位单核处理器，四级流水线架构，主频高达 160 MHz
- 行业领先的低功耗性能和射频性能
- 内置 400 KB SRAM、384 KB ROM 存储空间，并支持多个外部 SPI、Dual SPI、Quad SPI、QPI flash
- 完善的安全机制：基于 RSA-3072 算法的安全启动、基于 AES-128-XTS 算法的 flash 加密、创新的数字签名和 HMAC 模块、支持加密算法的硬件加速器
- 丰富的通信接口及 GPIO 管脚，可支持多种场景及复杂的应用
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-C3 ESP32-C3FH4 ESP32-C3FH4X ESP32-C3FN4 (EOL) |
单核 | QFN 5x5 |
32 |
400 KB RAM, 384 KB ROM, 8 KB RTC SRAM |
N/A 4 | N/A |
ESP32-C3-WROOM-02 ESP32-C3-WROOM-02U ESP32-C3-MINI-1 ESP32-C3-MINI-1U |
ESP32-C3-DevKitM-1 ESP32-C3-DevKitC-02 ESP32-C3-DevKit-RUST-1 ESP32-C3-AWS-ExpressLink-DevKit ESP32-C3-Lyra |
ESP32-C3.dxf |
||

|
ESP8685H4 |
单核 | QFN 4x4 |
28 |
400 KB RAM, 384 KB ROM, 8 KB RTC SRAM |
2, 4 | N/A |
ESP8685-WROOM-01 ESP8685-WROOM-03 ESP8685-WROOM-04 ESP8685-WROOM-05 ESP8685-WROOM-06 ESP8685-WROOM-07 |
N/A |
https://www.espressif.com/sites/default/files/chips-dxf/ESP8685_Footprint.asc |
ESP32-C2 系列
32-bit RISC-V MCU & 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
- RISC-V 32 位单核处理器，主频高达 120 MHz
- 行业领先的低功耗性能和射频性能
- 内置 272 KB SRAM（其中 16 KB 专用于 cache）、576 KB ROM 存储空间
- 14 个可编程 GPIO 管脚：SPI、UART、I2C、LED PWM 控制器、SAR 模/数转换器、温度传感器
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP8684H2X ESP8684H4X |
单核 | QFN 4x4 |
24 |
576 KB ROM, 272 KB SRAM |
2 4 | N/A |
ESP8684-MINI-1 ESP8684-MINI-1U ESP8684-WROOM-01C ESP8684-WROOM-02C ESP8684-WROOM-02UC ESP8684-WROOM-03 ESP8684-WROOM-04C ESP8684-WROOM-05 ESP8684-WROOM-06C ESP8684-WROOM-07 |
ESP8684-DevKitM-1 |
https://www.espressif.com/sites/default/files/chips-dxf/ESP8684_Footprint.asc |
ESP32-H 系列
ESP32-H2 系列
32-bit RISC-V MCU & Bluetooth 5 (LE) & IEEE 802.15.4
- 32-bit RISC-V 32 位单核处理器，主频高达 96 MHz
- 320 KB SRAM、128 KB ROM 存储空间，4 KB LP Memory，支持外接 flash
- 19 个可编程 GPIO，支持常用外设接口如 UART、SPI、I2C、I2S、红外收发器、LED PWM、全速 USB 串口/JTAG 控制器、GDMA、MCPWM
- 可用于构建 Thread 终端设备；与其他 Wi-Fi SoC 结合可构建 Thread 边界路由器、Matter 网桥
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-H2FH2S ESP32-H2FH4S |
单核 | QFN 4x4 |
32 |
320 KB SRAM, 128 KB ROM, 4 KB LP Memory |
2 4 | N/A |
ESP32-H2-MINI-1 ESP32-H2-MINI-1U ESP32-H2-WROOM-02C |
ESP32-H2-DevKitM-1 |
https://www.espressif.com/sites/default/files/chips-dxf/ESP32-H2_Footprint.asc |

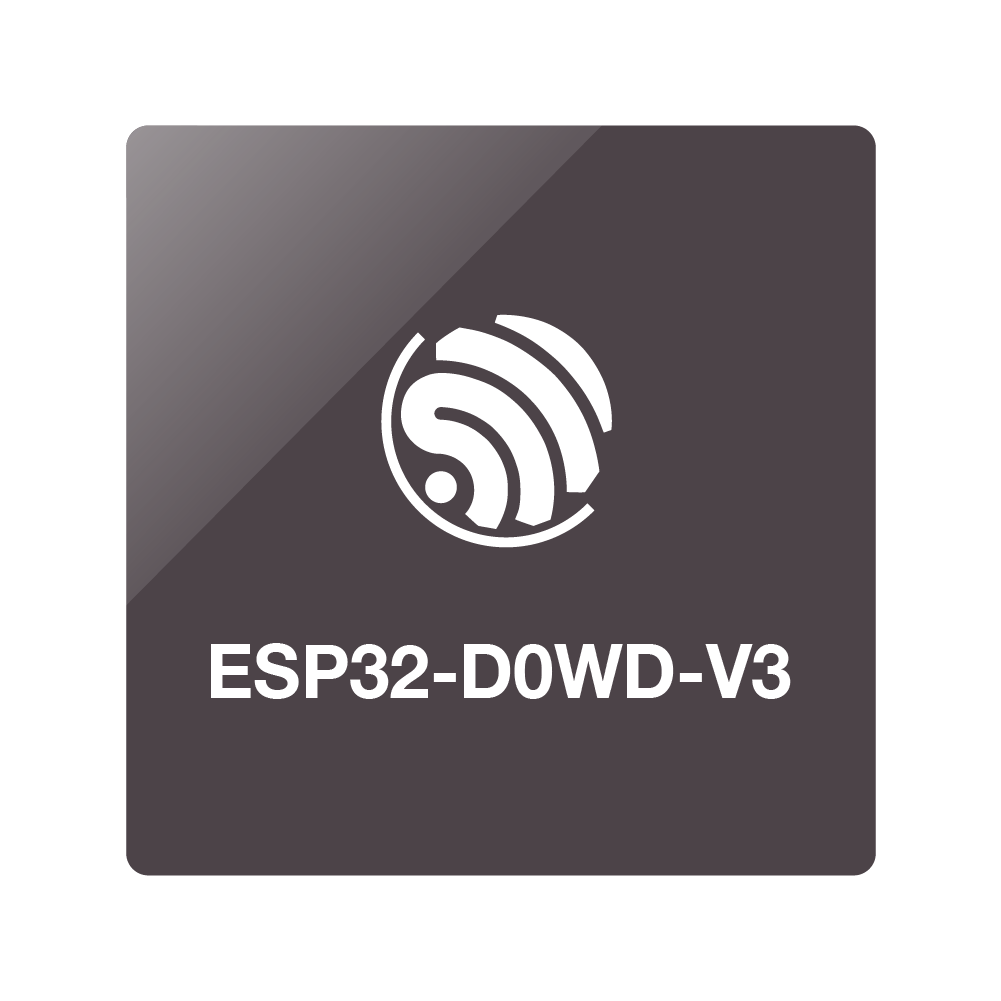

ESP32 系列
32-bit MCU & 2.4 GHz Wi-Fi & Bluetooth/Bluetooth LE
- 两个或一个可以单独控制的 CPU 内核，时钟频率可调，范围从 80 MHz 到 240 MHz
- +19.5 dBm 天线端输出功率，确保良好的覆盖范围
- 传统蓝牙支持 L2CAP，SDP，GAP，SMP，AVDTP，AVCTP，A2DP (SNK) 和 AVRCP (CT) 协议
- 低功耗蓝牙 (Bluetooth LE) 支持 L2CAP, GAP, GATT, SMP, 和 GATT 之上的 BluFi, SPP-like 协议等
- 低功耗蓝牙连接智能手机，发送低功耗信标，方便检测
- 睡眠电流小于 5 μA，适用于电池供电的可穿戴电子设备
- 外设包括电容式触摸传感器，霍尔传感器，SD 卡接口，以太网，高速 SPI，UART，I2S 和 I2C

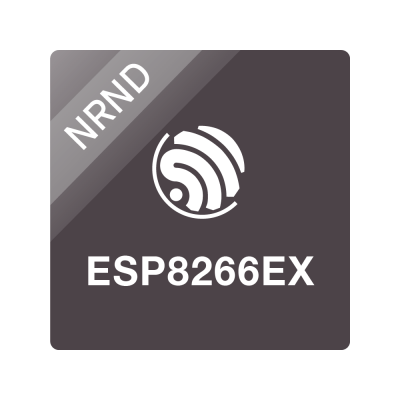

ESP8266 系列
32-bit MCU & 2.4 GHz Wi-Fi
- 单核 CPU 时钟频率高达 160 MHz
- +19.5 dBm 天线端输出功率，确保良好的覆盖范围
- 睡眠电流小于 20 μA，适用于电池供电的可穿戴电子设备
- 外设包括 UART，GPIO，I2S，I2C，SDIO，PWM，ADC 和 SPI
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
N/A | 单核 | QFN 5x5 |
32 |
160 KB RAM |
N/A | N/A |
ESP-WROOM-02D ESP-WROOM-02U ESP-WROOM-02 ESP-WROOM-S2 |
ESP8266-DevKitC ESP-Launcher ESP-WROOM-5V2L |
https://www.espressif.com/sites/default/files/chips-dxf/ESP8266EX_Footprint.asc | ||

|
ESP8285N08 ESP8285H16 |
单核 | QFN 5x5 |
32 |
160 KB RAM |
1 2 | N/A |
N/A |
N/A |
https://www.espressif.com/sites/default/files/chips-dxf/ESP8285_Footprint.asc |
ESP32-P Series
32ビット RISC-V MCU
- RISC-V デュアルコアおよびシングルコアマイクロプロセッサを搭載した高性能MCU
- 128 KBのハイパフォーマンス（HP）ROM、16 KBのローパワー（LP）ROM、768 KBのHP L2メモリ、32 KBのLP SRAM、8 KBのTCM
- 高性能な画像および音声処理機能
- チップパッケージ内に16 MBまたは32 MBのPSRAMを内蔵
- 周辺機能：55個のプログラマブルGPIO、MIPI-CSI、MIPI-DSI、USB 2.0 OTG、イーサネット、SDIO 3.0、I3C、SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART、およびTWAI™
- セキュリティ機能：セキュアブート、フラッシュ暗号化、暗号アクセラレータ、TRNG（真性乱数生成器）を搭載。また、ハードウェアによるアクセス保護機構により、アクセス権限管理と特権分離を実現可能
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-P4NRW16 ESP32-P4NRW32 |
HP Dual Core/LP Single Core | QFN 10x10 |
104 |
128 KB HP ROM，16 KB LP ROM，768 KB HP L2MEM，32 KB LP SRAM，8 KB SPM |
N/A | 16 32 |
N/A |
ESP32-P4-Function-EV-Board |
https://www.espressif.com/sites/default/files/chips-dxf/ESP32-P4.asc |
ESP32-S Series
ESP32-S3 Series
32ビットMCU & 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
- 最大240 MHzで動作するXtensa® 32ビットLX7デュアルコアプロセッサ
- チップ上に512 KBのSRAMと384 KBのROM、そしてフラッシュや外部RAMへの接続を可能にするSPI、デュアルSPI、クアッドSPI、オクタルSPI、QPI、OPIインターフェース
- MCU内のベクトル命令の追加サポートは、ニューラルネットワークの計算と信号処理のワークロードの加速を提供します
- 周辺機器には、45のプログラム可能なGPIO、SPI、I2S、I2C、PWM、RMT、ADC、UART、SD/MMCホスト、TWAI™が含まれます
- RSAベースのセキュアブート、AES-XTSベースのフラッシュ暗号化、革新的なデジタル署名、HMAC周辺機器によって保証される信頼性のあるセキュリティ機能、「ワールドコントローラー」
ESP32-S2 Series
32ビット MCU & 2.4 GHz Wi-Fi
- 高性能240 MHz単一コアCPU
- 超低消費電力性能：細分化されたクロックゲーティング、動的電圧および周波数スケーリング
- セキュリティ機能：eFuse、フラッシュ暗号化、セキュアブート、署名検証、統合AES、SHAおよびRSAアルゴリズム
- 周辺機器には43のGPIO、1つのフルスピードUSB OTGインターフェース、SPI、I2S、UART、I2C、LED PWM、LCDインターフェース、カメラインターフェース、ADC、DAC、タッチセンサー、温度センサーが含まれます
- 一般的なクラウド接続エージェントと一般的な製品機能の利用可能性は、市場投入までの時間を短縮します
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-S2 ESP32-S2R2 |
Single Core | QFN 7x7 |
56 |
128 KB ROM, 320 KB SRAM, 16 KB RTC SRAM |
N/A N/A | N/A 2 |
ESP32-S2-WROOM ESP32-S2-WROOM-I ESP32-S2-WROVER ESP32-S2-WROVER-I |
ESP32-S2-DevKitC-1 ESP32-S2-Kaluga-1 ESP32-S2-HMI-DevKit-1 ESP32-S2-Saola-1 |
https://www.espressif.com/sites/default/files/chips-dxf/ESP32-S2_Footprint.asc | ||

|
ESP32-S2FH2 ESP32-S2FH4 ESP32-S2FN4R2 |
Single Core | QFN 7x7 |
56 |
128 KB ROM, 320 KB SRAM, 16 KB RTC SRAM |
2 4 4 | N/A N/A 2 |
ESP32-S2-MINI-1 ESP32-S2-MINI-1U |
ESP32-S2-DevKitM-1 ESP32-S2-DevKitM-1U |
ESP32-S2&S3.dxf |
ESP32-C Series
ESP32-C6 Series
32ビット RISC-V MCU & 2.4 GHz Wi-Fi 6 & Bluetooth 5 (LE) & IEEE 802.15.4
- 最大160 MHzで動作する32ビットRISC-Vシングルコアプロセッサ
- 最先端の電力とRF性能
- 320 KB ROM、512 KB SRAM、チップ上の16 KB低消費電力SRAM、外部フラッシュと連携
- 30 (QFN40)または22 (QFN32)のプログラム可能なGPIO、SPI、UART、I2C、I2S、RMT、TWAI、PWMのサポート付き
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-C6 ESP32-C6FH4 ESP32-C6FH8 |
Single Core | QFN 5x5 / |
40 32 32 |
512 KB SRAM, 320 KB ROM |
0 4 8 | N/A |
ESP32-C6-WROOM-1 ESP32-C6-MINI-1 |
ESP32-C6-DevKitC-1 ESP32-C6-DevKitM-1 |
https://www.espressif.com/sites/default/files/chips-dxf/ESP32-C6_Footprint.zip |
ESP32-C61 Series
32ビットRISC-V MCU & 2.4 GHz Wi-Fi 6 & Bluetooth 5 (LE)
- 超低消費電力MCU、32ビットRISC-Vシングルコアマイクロプロセッサ
- 2.4 GHz Wi-Fi 6 (802.11ax), Bluetooth® 5 (LE)
- チップパッケージ内の3.3 VフラッシュまたはPSRAM
- 25 GPIOs
- セキュリティ機能：セキュアブート、フラッシュおよびPSRAMの暗号化、暗号化アクセラレータ、信頼性のある実行環境（TEE）、およびECDSAベースのデジタル署名周辺機器
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-C61HR2 ESP32-C61HF4 |
Single Core | QFN 5×5 |
40 |
256 KB ROM, 320 KB SRAM |
0 4 | 2 0 |
ESP32-C61-WROOM-1 |
ESP32-C61-DevKitC-1 |
ESP32-C61_Footprint.asc |
ESP32-C5 Series
32ビットRISC-V MCU＆2.4および5 GHz Wi-Fi 6＆Bluetooth 5 (LE)＆IEEE 802.15.4
- 超低消費電力MCU、32ビットRISC-Vシングルコアマイクロプロセッサ
- 2.4および5 GHzのデュアルバンドWi-Fi 6 (802.11ax)、Bluetooth® 5 (LE)、Zigbee、およびThread (802.15.4)
- 外部フラッシュおよびPSRAMへの接続をサポート
- 29 GPIOs、豊富な周辺機器セット
- セキュリティ機能：セキュアブート、フラッシュおよびPSRAMの暗号化、暗号化アクセラレータ、アクセス許可管理（APM）ハードウェアブロックおよび物理メモリ保護（PMP）
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-C5NR4 ESP32-C5NF4 |
Single Core | QFN 6×6 |
48 |
320 KB ROM, 384 KB HP SRAM, 16 KB LP SRAM |
N/A 4 | 4 N/A |
ESP32-C5-WROOM-1 ESP32-C5-WROOM-1U |
ESP32-C5-DevKitC-1 |
ESP32-C5.asc |
ESP32-C3 Series
32ビットRISC-V MCU & 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
- 最大160 MHzで動作する4ステージパイプラインを備えた32ビットRISC-Vシングルコアプロセッサー
- 最先端の電力とRF性能
- チップ上に400 KBのSRAMと384 KBのROM、フラッシュへの接続を可能にするSPI、デュアルSPI、クアッドSPI、QPIインターフェース
- RSA-3072ベースのセキュアブート、AES-128-XTSベースのフラッシュ暗号化、革新的なデジタル署名、HMAC周辺機器、暗号化アルゴリズムのハードウェアアクセラレーションサポートにより確保される信頼性の高いセキュリティ機能
- さまざまなシナリオと複雑なアプリケーションに理想的な周辺インターフェースとGPIOの豊富なセット
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-C3 ESP32-C3FH4 ESP32-C3FH4X ESP32-C3FN4 (EOL) |
Single Core | QFN 5x5 |
32 |
400 KB RAM, 384 KB ROM, 8 KB RTC SRAM |
N/A 4 | N/A |
ESP32-C3-WROOM-02 ESP32-C3-WROOM-02U ESP32-C3-MINI-1 ESP32-C3-MINI-1U |
ESP32-C3-DevKitM-1 ESP32-C3-DevKitC-02 ESP32-C3-DevKit-RUST-1 ESP32-C3-AWS-ExpressLink-DevKit ESP32-C3-Lyra |
https://www.espressif.com/sites/default/files/chips-dxf/ESP32-C3.dxf | ||

|
ESP8685H4 |
Single Core | QFN 4x4 |
28 |
400 KB RAM, 384 KB ROM, 8 KB RTC SRAM |
2, 4 | N/A |
ESP8685-WROOM-01 ESP8685-WROOM-03 ESP8685-WROOM-04 ESP8685-WROOM-05 ESP8685-WROOM-06 ESP8685-WROOM-07 |
N/A |
https://www.espressif.com/sites/default/files/chips-dxf/ESP8685_Footprint.asc |
ESP32-C2 Series
32ビットRISC-V MCU & 2.4 GHz Wi-Fi & Bluetooth 5 (LE)
- 最大120 MHzで動作する32ビットRISC-Vシングルコアプロセッサ
- 最先端の電力とRF性能
- チップ上の576 KB ROM、272 KB SRAM（キャッシュ用16 KB）
- 14個のプログラム可能なGPIO：SPI、UART、I2C、LED PWMコントローラー、一般DMAコントローラー（GDMA）、SAR ADC、温度センサー
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP8684H2X ESP8684H4X |
Single Core | QFN 4x4 |
24 |
272 KB SRAM, 576 KB ROM |
2 4 | N/A |
ESP8684-MINI-1 ESP8684-MINI-1U ESP8684-WROOM-01C ESP8684-WROOM-02C ESP8684-WROOM-02UC ESP8684-WROOM-03 ESP8684-WROOM-04C ESP8684-WROOM-05 ESP8684-WROOM-06C ESP8684-WROOM-07 |
ESP8684-DevKitM-1 |
https://www.espressif.com/sites/default/files/chips-dxf/ESP8684_Footprint.asc |
ESP32-H Series
ESP32-H2 Series
32ビットRISC-V MCU & Bluetooth 5 (LE) & IEEE 802.15.4
- 最大96 MHzで動作する32ビットRISC-Vシングルコアプロセッサ
- 320 KB SRAM、128 KB ROM、4 KB LPメモリ、外部フラッシュと連携
- 19のプログラム可能なGPIO、UART、SPI、I2C、I2S、リモートコントロール周辺機器、LED PWM、フルスピードUSBシリアル/JTAGコントローラ、GDMA、MCPWMをサポート
- ESP Wi-Fi SoCと組み合わせることで、Threadエンドデバイスの構築、およびThreadボーダールーターとMatterブリッジの構築に使用できます
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
ESP32-H2FH2S ESP32-H2FH4S |
Single Core | QFN 4x4 |
32 |
320 KB SRAM, 128 KB ROM, 4 KB LP Memory |
2 4 | N/A |
ESP32-H2-MINI-1 ESP32-H2-MINI-1U ESP32-H2-WROOM-02C |
ESP32-H2-DevKitM-1 |
https://www.espressif.com/sites/default/files/chips-dxf/ESP32-H2_Footprint.asc |
ESP32 Series
32ビットMCUと2.4 GHz Wi-FiとBluetooth/Bluetooth LE
- クロック周波数を80 MHzから240 MHzまで調整可能な2つまたは1つのCPUコア
- +19.5 dBmの出力パワーにより良好な物理的範囲を確保
- L2CAP、SDP、GAP、SMP、AVDTP、AVCTP、A2DP（SNK）およびAVRCP（CT）をサポートするクラシックBluetoothを使用してレガシーコネクションを確立
- L2CAP、GAP、GATT、SMP、BluFi、SPP-likeなどのGATTベースのプロファイルを含むBluetooth Low Energy（Bluetooth LE）プロファイルのサポート
- Bluetooth Low Energy（Bluetooth LE）はスマートフォンに接続し、低エネルギービーコンを放出して簡単に検出
- スリープ電流は5μA未満で、バッテリー駆動型およびウェアラブルエレクトロニクスアプリケーションに適しています
- 周辺機器には、静電容量式タッチセンサー、ホールセンサー、SDカードインターフェース、イーサネット、高速SPI、UART、I2S、I2Cが含まれます
ESP8266 Series
32ビット MCU & 2.4 GHz Wi-Fi
- 高性能160 MHzシングルコアCPU高性能160 MHzシングルコアCPU
- +19.5 dBmの出力パワーは良好な通信距離確保できます
- スリープ電流は20 μA未満で、バッテリー駆動型およびウェアラブルエレクトロニクスアプリケーションに適しています
- 周辺機器にはUART、GPIO、I2C、I2S、SDIO、PWM、ADC、SPIが含まれます
| 芯片 | 技术规格书 | 购买 | 芯片变型 | 单 / 双核 | 尺寸 (mm) | 管脚 | RAM/ROM (KB) | Flash (MB) | PSRAM (MB) | 模组 | 开发板 | 封装 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

|
N/A | Single core | QFN 5x5 |
32 |
160 KB RAM |
N/A | N/A |
ESP-WROOM-02D ESP-WROOM-02U ESP-WROOM-02 ESP-WROOM-S2 |
ESP8266-DevKitC ESP-Launcher |
https://www.espressif.com/sites/default/files/chips-dxf/ESP8266EX_Footprint.asc |
